使用 CSS 剪切路径构建圆形导航

CSS clip-path 属性 是 CSS 中最不被使用，但最有趣的属性之一。 它可以 与 CSS 形状结合使用 创建有趣的布局，并可以被推到极致以创建一些令人印象深刻的布局和动画，例如 Species in Pieces 项目。

在探索使用 CSS 和 SVG 创建任意形状的 UI 组件时，我突然意识到，clip-path 属性与 SVG 路径结合使用可以相当容易地创建圆形菜单，尤其是考虑到规范中处理被剪切区域的指针事件时的（预期）浏览器行为。 让我们进一步探讨这个想法。

一些背景

几年前，我在 Codrops 上发表了一篇文章，介绍了如何使用 CSS 变换和一些 CSS 技巧来创建仅 CSS 圆形菜单。 该技术很不理想也不直观，需要大量的变通方法和技巧才能达到预期效果。

要使用这种技术创建菜单，您需要通过倾斜菜单项来“伪造”扇形，然后通过隐藏其容器的溢出来剪切它们。 由于您是从倾斜菜单项开始的，因此您需要在之后“反倾斜”它们内部的内容，这些内容在容器倾斜后会变形。

生成的菜单不灵活，需要大量的技巧，而且其内部的内容在大多数情况下仅限于图标，因为其他内容很难在倾斜的项目内部定位和设置样式。 您可以在 文章中 了解该技术的全部细节。

如今，CSS clip-path 属性（与 SVG 路径相结合）也可以用于在 CSS 中创建圆形菜单。 该技术没有技巧，不需要任何奇怪的变换变通方法，而且按预期工作。 在撰写本文时，存在一些限制和浏览器错误（见下一节），但创建菜单所需的代码出奇地短小、干净且易于理解。

但在我们深入研究代码之前，尽管代码很简单易懂，但如果您还没有熟悉剪切路径是什么、它们的作用以及它们如何工作，您可能希望先了解有关剪切路径的更多信息。 您可以在 我的博客上的一篇文章 中了解所有关于它们的信息。

在深入研究代码和实际演示之前，我们还需要回顾一下 **有关浏览器支持的一些注意事项**

浏览器支持（和错误）

• 我们将使用 CSS clip-path 属性，因此首先要注意的是浏览器支持。 如 CanIUse 中所示的 支持表，该属性的支持并不是最佳的，尤其是 IE 的任何版本都不支持它，甚至包括 MS Edge。
• IE 尚未支持 CSS 中的剪切路径，但目前 “正在考虑中”。
• 如果您使用 CSS 基本形状函数来定义剪切路径，Firefox 将不会应用该剪切路径，因为它 **目前仅支持引用 SVG <clipPath> 元素的剪切路径值**。 Firefox 尚未支持基本的 CSS 形状函数。（有关解决方法，请参阅本节末尾。）
• **基于 WebKit/Blink 的浏览器在使用 SVG 定义剪切路径时无法正确处理指针事件。** 这是一个错误。 默认情况下，指针事件不应该在被剪切元素的可见区域之外调度；这是规范规定的预期行为。 当您使用 CSS 基本形状函数来定义剪切路径时，这些浏览器会正确处理指针事件。 但是，当您通过 clip-path 属性应用 SVG clipPath 时，指针事件仍然在可见区域之外调度，这将干扰并阻止任何位于被剪切元素后面/下面的元素上的指针事件。 我在撰写本文时提交了一个 错误报告。 希望它能尽快得到修复。 此错误意味着 **本文中的演示目前在基于 WebKit/Blink 的浏览器中不起作用**。（抱歉。）
• 在 Blink 基于浏览器的另一个错误，它会导致一个非常奇怪的渲染问题（这是一个合成问题），这也使得在悬停时对被剪切元素应用转换效果实际上变得不可能。 因此，对于我们文章中的菜单，例如，使用 CSS 缩放变换在单击时缩放菜单会造成很大的问题，因此我们将跳过打开/关闭效果。 我也为此问题提交了一个 错误报告。

简而言之：**本文的演示目前仅在发布时的 Firefox 中按预期工作。**

如果您决定更改文章中使用的剪切路径并将其替换为 CSS 基本形状，那么演示将在其他浏览器（不包括 IE/Edge）中工作，但在 Firefox 中不会工作。

**如果您确实想要使用 CSS 基本形状函数来定义剪切路径，并且希望它在 Firefox 中工作**，您始终可以使用 SVG <clipPath> 元素创建相同的形状，并将其作为 Firefox 的备用方案应用。

例如

.element {
  clip-path: url(#SVGPolygonShape); /* For Firefox */
  clip-path: polygon(...); /* For other browsers */
}

这里要注意的最后一件事是，目前只有 Firefox 支持引用在 *外部* SVG 中定义的 clipPath 元素；所有其他浏览器都需要将定义的 SVG 路径内联到文档中。 在 Chromium 项目中有一个 线程来跟踪此问题。

现在浏览器错误和支持已经明确，让我们深入研究代码。 我们将从菜单的标记开始。

标记它

标记非常简单：菜单是一个无序列表，包含包装在链接中的项目，并包含某种内容，例如文本或图标。 我正在使用一个简单的“图标”标签来进行演示。

<ul class="menu">
  <li class="one">
    <a href="#">
      <span class="icon">icon-1</span>
    </a>
  </li>
  <li class="two">
    <a href="#">
      <span class="icon">icon-2</span>
    </a>
  </li>
  <li class="three">
    <a href="#">
      <span class="icon">icon-3</span>
    </a>
  </li>
  <li class="four">
    <a href="#">
      <span class="icon">icon-4</span>
    </a>
  </li>
  <li class="five">
    <a href="#">
      <span class="icon">icon-5</span>
    </a>
  </li>
  <li class="six">
    <a href="#">
      <span class="icon">icon-6</span>
    </a>
  </li>
</ul>

这就是我们需要的全部标记。

定义剪切路径（扇形）

要创建扇形，我们需要能够在路径中间从一个点到另一个点绘制弧线，而这在 CSS 中使用 CSS 基本形状函数是无法实现的：circle()、ellipse()、inset() 或 polygon()。（也就是说，除非您想使用 polygon() 函数，该函数具有非常多的点，这些点彼此非常靠近，以至于它们看起来像弧线。 但谁会愿意那样做呢？）

因此，我们需要一个更直接的方法来绘制扇形。 幸运的是，clip-path 属性允许我们通过接受对 SVG 路径的引用作为剪切路径的值来做到这一点。

换句话说，您可以在 SVG 中定义所需的剪切路径形状（它甚至可以由多个分离的路径组成），将该形状包装在带有 ID 的 SVG <clipPath> 元素中，然后使用 URL 语法在 CSS 中引用该路径

clip-path: url(#clipPathID);

因此，在 SVG 中定义我们的扇形变得非常简单。 但是，需要考虑一些数学和定位因素。

首先，您需要确定菜单中需要的项目数量；这将确定扇形中心角的值。

接下来，您需要使用 SVG <path> 元素绘制扇形。 SVG 中可用的路径命令使您能够按照一些简单的绘图规则绘制路径。

我们将使用四个路径命令来绘制扇形：M、l（小 L）、A 和 z。 但在我们开始绘制之前，我们需要确定扇形将在项目的哪里剪切，为此，我们需要在开始执行之前规划好概念。

确定剪切路径在菜单项上的位置

菜单项需要绝对定位在彼此之上，然后裁剪成扇形，这些扇形将共同构成菜单的整体圆形。

为此，我们需要将这些项目视为一系列图层（它们实际上就是如此），然后裁剪掉这些图层的部分，最终，只有这些图层的扇形部分可见。下图显示了我们正在创建的六个菜单项中的四个的图层。

半透明的黑色方框仅用于演示目的。实际发生的是*项目*正在旋转，而不是裁剪路径。也就是说，对于每个项目（矩形框），项目都被裁剪到完全相同的扇形（这样所有项目都相同），然后每个项目按必要的角度旋转，这样它们的裁剪区域就不会重叠，而是形成圆形菜单。下图更清楚地说明了这一点。

如果你看一下上图中的第二个扇形（试着稍微倾斜你的头，让黑色边框在上面）（是的，我在制作这些插图时倾斜了我的头），你将能够更清楚地看到扇形在项目中的位置：它与第一个项目中的扇形的位置完全相同，只是第一个项目在裁剪后没有旋转。

请注意，在上图的第二张图中，黑色方框确实代表了列表项在页面上的位置，因为裁剪路径会影响元素的可见/绘制区域，但实际上它仍然是一个矩形，即使只有一小部分通过它新的非矩形视口显示。

在我们继续之前，这里有一个动画版本，显示了如何定位、裁剪和旋转项目，以使用裁剪的元素实现整体菜单。这个 GIF 的目的是为了显示，在旋转之前，它们都是以相同的方式裁剪的。

即使元素被裁剪，它们在原理上仍然是矩形。所以当你可视化它们的旋转时，请记住，这是一个矩形元素正在旋转，但只有它内部的非矩形形状是可见的。

确定裁剪路径在应用于菜单项时的点坐标

现在我们知道如何旋转项目，我们知道初始扇形对于所有项目都将相同。所以接下来我们需要做的就是用 SVG 绘制扇形。为了做到这一点，我们需要看看定义扇形的点的坐标是如何确定的。

在我们解剖它之前，让我们看一下扇形代码；以下<svg>进入页面，以便裁剪路径可以在 CSS 中被引用。

<svg height="0" width="0">
  <defs>
    <clipPath clipPathUnits="objectBoundingBox" id="sector">
      <path fill="none" stroke="#111" stroke-width="1" class="sector" d="M0.5,0.5 l0.5,0 A0.5,0.5 0 0,0 0.75,.066987298 z"></path>
    </clipPath>
  </defs>
</svg>

上面代码中最重要的部分是clipPathUnits="objectBoundingBox"声明。clipPathUnits属性接受两个值：userSpaceOnUse和objectBoundingBox。前者将使用整个页面的坐标系绘制路径，而后者将使用项目的坐标系——这正是我们想要的。

当使用objectBoundingBox时，用于绘制扇形路径的点的坐标使用范围为[0, 1]的相对值设置。**这些值在原理上与百分比值非常相似**，并将相对于元素的边界框计算；即元素的宽度和高度，在本例中。这就是为什么上面代码段中的值都小于 1。

如果你使用userSpaceOnUse值而不是objectBoundingBox，浏览器将使用页面上的坐标系（在 HTML 的情况下）或正在使用的当前用户坐标系（在 SVG 的情况下）来定位你的裁剪路径，这意味着它可能确实应用于你的元素，也可能没有应用于你的元素，具体取决于元素在页面或画布上的位置。你可以阅读更多关于这个主题的信息在我的文章中.

了解了扇形如何在菜单项（正方形）中定位，我们可以说明位置和相对点坐标。

这些坐标连同扇形的相对圆半径将由路径命令用来绘制扇形。

鉴于我们希望它在菜单项上的位置，定义裁剪路径的点的坐标可以如图像所示确定。绘制扇形需要三个点，我们还需要该扇形的圆半径。

圆的半径为 0.5，即元素宽度的二分之一。该圆的中心也在 (0.5, 0.5) 上。构成底部的扇形上的第二个点位于 (1, 0.5) 处。第三个点的坐标，通过一些简单的数学计算，位于 (0.75, 0.066987298) 处。然后，使用 SVG 圆弧 (**A**) 和线命令 (**l**) 绘制路径。我们不会详细介绍它是如何绘制的，因为它超出了本教程的范围，但这里有一个交互式演示，展示了这个绘制的实际操作。点击按钮播放。

查看笔 用 SVG 构建圆形菜单——#1 by Sara Soueidan (@SaraSoueidan) on CodePen.

要了解如何使用路径命令来绘制扇形，请参考我的博客上的这篇文章.

有了这些数据，我们就可以创建定义我们的<clipPath>的<path>，并准备将其应用于我们的菜单项。

裁剪菜单项

有了准备好的 SVG 裁剪路径，我们现在可以使用clip-path属性裁剪菜单项。

首先，项目在菜单内绝对定位在彼此之上。我们从创建一个定位上下文开始。

.menu {
  position: relative;

  list-style: none;
  margin: 30px auto;

  /* padding trick for maintaining aspect ratio */
  height: 0;
  padding: 0;
  padding-top: 70%;
  width: 70%;
}

为了确保菜单具有正方形尺寸，我使用填充技巧来确保它保持 1:1 的纵横比。因为我们希望它具有流动性，我使用百分比值来表示宽度。使用媒体查询，你可以指定你想要的最小和最大尺寸，并相应地调整填充（用于技巧）。下面的实时演示包含这部分，所以你可以随意玩弄这些值并根据自己的喜好调整它们。

接下来，将项目定位在菜单内并裁剪到扇形。

.menu li {
  position: absolute;
  top: 0;
  left: 0;
  width: 100%;
  height: 100%;

  clip-path: url(#sector)
}

.menu li a {
  display: block;
  width: 100%;
  height: 100%;
}

.menu li:hover {
  background-color: gold;
}

这将裁剪所有项目到扇形，并且只会导致一个项目显示（最后一个，在所有其他项目的顶部），其余项目“隐藏”在它后面。其余项目不可见，因为它们都被裁剪在同一个区域，因此被最后一个项目覆盖。

为了显示其余的项目并形成我们的圆形菜单，我们需要按必要的角度旋转项目。项目 #1，索引为 0，将按0 * angle = 0 * 60 = 0deg旋转。

项目 #2 将按1 * 60 = 60deg旋转；项目 #3 将按2 * 60 = 120deg旋转。依此类推。

.one {
  background-color: $base;
  transform: rotate(0deg);
}
.two {
  background-color: darken($base, 7%);
  transform: rotate(-60deg);
}
.three {
  background-color: darken($base, 14%);
  transform: rotate(-120deg);
}
.four {
  background-color: darken($base, 21%);
  transform: rotate(-180deg);
}
.five {
  background-color: darken($base, 28%);
  transform: rotate(-240deg);
}
.six {
  background-color: darken($base, 35%);
  transform: rotate(-300deg);
}

我们可以使用 Sass 循环来自动执行此操作，但让我们不要偏离我们的重点太远。

这就是使用 CSS 裁剪路径获得圆形菜单项所需的一切。以下是实时演示。

查看笔 使用 CSS 裁剪路径创建圆形菜单 by Sara Soueidan (@SaraSoueidan) on CodePen.

请注意，由于 Chrome 在撰写本文时存在指针事件的错误，你可以将 SVG 裁剪路径引用替换为以下内容。

clip-path: polygon(50% 50%, 100% 50%, 75% 6.6%);

以了解菜单在具有适当指针事件时的工作方式。将鼠标悬停在项目上以查看它们的背景色变化。请记住，新的裁剪路径在 Firefox 中将无法正常工作。所以，暂时你可以添加上面的代码行在clip-path URL 语法之后，这样 Firefox 就可以使用后者。

这就是使用polygon()裁剪路径的菜单的外观。

我在上面的菜单中添加了这行 CSS，所以如果你想，可以取消注释。

在菜单项中添加图标/内容

…很简单。你所需要做的就是确保图标/文本/任何东西都可以在元素的可见区域内看到（扇形）。同样，使用元素高度和宽度建立的坐标系，你可以估计项目的位置，使它们出现在新的扇形视口中。

根据项目的具体内容，你可能需要进行一些实验才能获得你想要的精确对齐。

对于我们的演示，我使用的是文本，所以将文本定位在元素下方 30% 的位置，并向右边缘左侧 15% 的位置是一个不错的起点。

在为示例中的文本指定位置后，**我们需要将文本按与扇形相同的角度旋转**，以确保它在菜单中看起来像应该的那样，否则你最终会得到以下结果。

而不是这个。

项目内文本的样式如下。

.icon {
  position: absolute;
  /* exact values here depend on what you are placing inside the items (icon, image, text, etc.) */
  right: 15%;
  top: 30%;
  /* angle of rotation = angle of the sector itself */
  transform: rotate(60deg);

  /* style further as needed */
}

另一种方法

以上技术是使用 CSS 裁剪路径实现圆形菜单的最简单方法。

你可以不用相同的扇形来裁剪所有元素，然后在 CSS 中旋转这些元素，而是可以使用**旋转的扇形**，这样每个菜单项都会被裁剪，使生成的扇形已经旋转成圆形。

但是，这种技术更加复杂，因为你需要为每个 SVG <path>指定点坐标和旋转，更不用说它需要更多工作来获取每个项目的内容位置，以显示在这些扇形中。它更复杂、更耗时，因此肯定不如以上技术好。

也就是说，我仍然想向您展示在这种情况下剪裁路径的代码是什么样的。

<svg height="0" width="0">
  <defs>
    <clipPath clipPathUnits="userSpaceOnUse" transform="matrix(1,0,0,1,0,0)" id="one-2">
      <path fill="none" stroke="#111" stroke-width="1" class="sector" d="M250,250 l250,0 A250,250 0 0,0 375,33.49364905389035 z"></path>
    </clipPath>
    <clipPath clipPathUnits="userSpaceOnUse" transform="matrix(0.5,-0.86602,0.86602,0.5,-91.5063509461097,341.5063509461096)" id="two-2">
      <path fill="none" stroke="#111" stroke-width="1" class="sector" d="M250,250 l250,0 A250,250 0 0,0 375,33.49364905389035 z"></path>
    </clipPath>
    <clipPath clipPathUnits="userSpaceOnUse" transform="matrix(-0.49999,-0.86602,0.86602,-0.49999,158.49364905389024,591.5063509461097)" id="three-2">
      <path fill="none" stroke="#111" stroke-width="1" class="sector" d="M250,250 l250,0 A250,250 0 0,0 375,33.49364905389035 z"></path>
    </clipPath>
    <clipPath clipPathUnits="userSpaceOnUse" transform="matrix(-1,0,0,-1,500,500)" id="four-2">
      <path fill="none" stroke="#111" stroke-width="1" class="sector" d="M250,250 l250,0 A250,250 0 0,0 375,33.49364905389035 z"></path>
    </clipPath>
    <clipPath clipPathUnits="userSpaceOnUse" transform="matrix(-0.5,0.86602,-0.86602,-0.5,591.5063509461097,158.4936490538905)" id="five-2">
      <path fill="none" stroke="#111" stroke-width="1" class="sector" d="M250,250 l250,0 A250,250 0 0,0 375,33.49364905389035 z"></path>
    </clipPath>
    <clipPath clipPathUnits="userSpaceOnUse" transform="matrix(0.5,0.86602,-0.86602,0.5,341.5063509461096,-91.5063509461097)" id="six-2">
      <path fill="none" stroke="#111" stroke-width="1" class="sector" d="M250,250 l250,0 A250,250 0 0,0 375,33.49364905389035 z"></path>
    </clipPath>
  </defs>
</svg>

与前几节中的几行代码相比，这可是相当多的 SVG 代码。

上面的代码片段包含每个扇区的剪裁路径，根据需要旋转，并且没有将坐标转换为[0, 1]范围内的相对坐标；您也需要转换这些坐标。然后，可以将上面每个扇区用作菜单中相应元素的剪裁路径。这个方法不太理想，对吧？

请注意，上面的代码是从我之前创建的一个圆形菜单生成器生成的，所以，不，我没有手工编写这段代码。（下一节将详细介绍。）

SVG 圆形菜单

clip-path 技术非常棒，从概念上讲，它运作良好；但是当前的浏览器错误使得生成的菜单在今天实际上无法使用。

几个月前，我探索了使用 SVG 和 SVG 路径创建圆形菜单的想法，考虑到 SVG 通常非常适合创建非矩形形状。使用 SVG 路径，将绘制扇区形状并将其包装在链接<a>中。创建扇区非常简单，需要与之前相同的考虑因素和步骤，除了您可以坚持使用点坐标的绝对值而不是相对值，因为整个 SVG 画布将是绘制扇区的坐标系。您不需要将扇区形状应用于任何元素——形状path本身将成为菜单项。

因此，如果您确实需要在当今的 UI 中使用圆形菜单，那么 SVG 目前是您的最佳选择。支持率很高（IE9+ 和所有现代浏览器），并且按预期工作。此外，您将获得 SVG 的灵活性，尤其是在您可以使用 SVG 图标代替图标字体。如果您有兴趣，可以查看解释如何执行此操作的文章here。

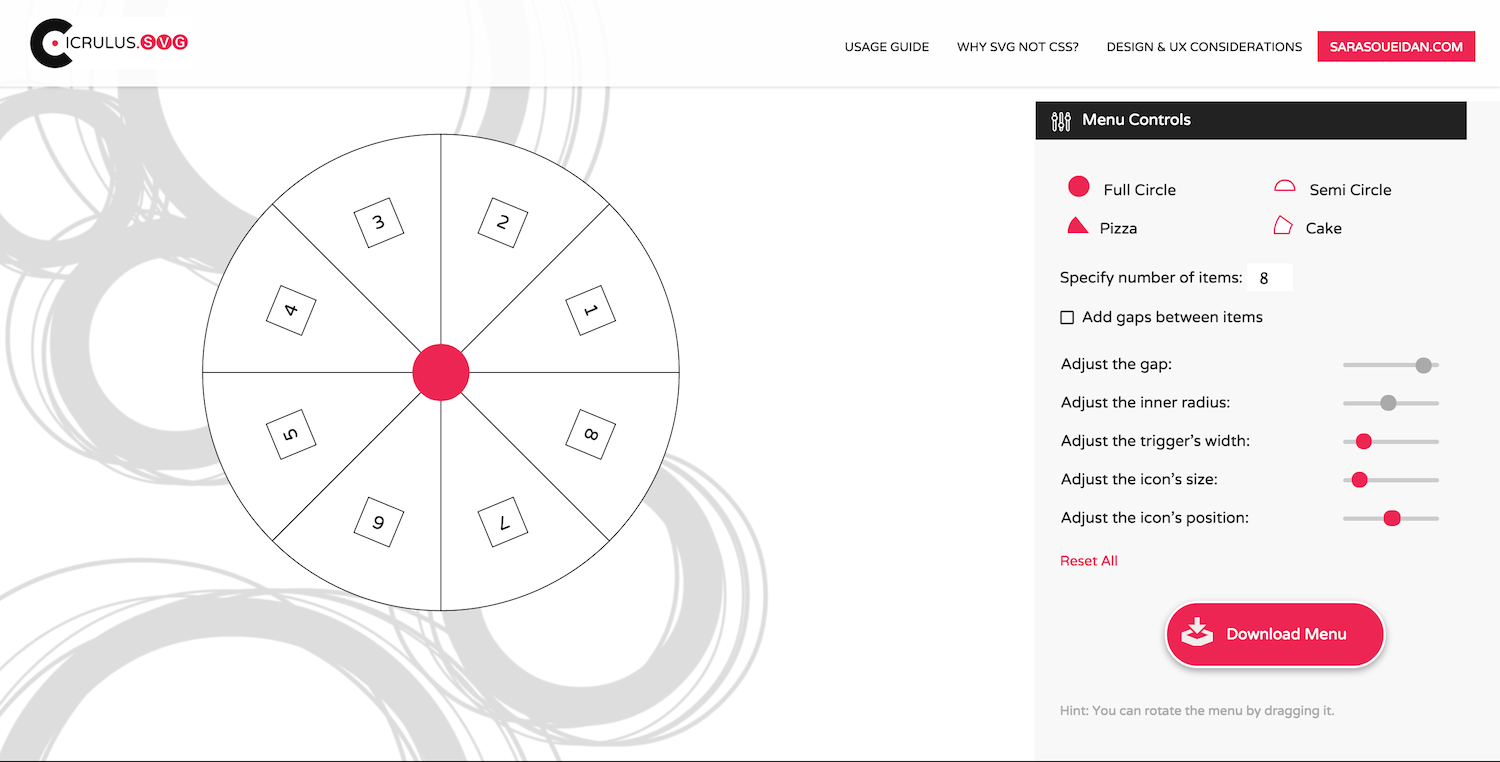

由于在 SVG 中创建圆形菜单需要相当长的时间，我还创建了一个生成器，使您能够直观地自定义菜单的定义特征，然后为您生成该菜单的代码，准备嵌入。该工具还包括一个关于生成代码的详细指南，如何嵌入它，如何动画菜单打开/关闭，甚至还有一些关于何时使用圆形菜单的 UX 注意事项。

您可以在 here找到生成器。

最后的话

不要使用旧的 CSS 变换技术来创建圆形菜单。CSS 中的剪裁路径非常棒且功能强大，但直到支持改进之前，它们并不总是可行。SVG 也同样很棒，目前更适合创建圆形菜单，至少在 CSS 剪裁路径支持改进之前是这样。

我希望您喜欢这篇文章并发现它有用。感谢您的阅读！
